Система опалення та конструкція тонкої теплої підлоги
- Ноги у теплі
- Не потрібно демонтувати стару підлогу
- Свобода проектування
- Просте та швидке встановлення
- Під будь-яке покриття для підлоги
- Підйом рівня підлоги на 5 мм
- Швидке нагрівання підлоги
- Опалення без радіаторів
- Точне регулювання температури
Тонкі нагрівальні мати WOKS застосовуються там, де рівень підлоги не можна піднімати.
Для нагрівальних матів потрібна висота приблизно 5 мм, що менше товщини шару більшості плиткових (клейових, що самовирівнюються) матеріалів. Ці тонкі нагрівальні мати можна встановлювати на існуючу плитку, дерев'яні або бетонні підлоги. Потрібно, щоб конструкція була механічно та термічно міцною, без можливості руху та будь-яких гострих предметів. Типовими областями застосування є кухні та ванні кімнати, але тонку систему опалення можна успішно використовувати в будь-якому місці будинку або квартири.
Якщо форма приміщень або площа опалення не є пямокутною, доцілніше буде застосувати нагрівальний кабель Woks 10. Він має лінійну потужність 10 Вт/м, тому його звичайний крок укладання під плиткою становіть 6...7 см, що забезпечує однакову температуру по всій поверхні.
Нагрівальний кабель Woks 18 складніше застосувати для облаштування тонкої теплої підлоги. Щоб отримати рівномірний розподіл тепла поверхнею, потрібно забезпечити товщину бетону над кабелем не менше 1/2 від відстані С-С (кроку укладання). Після того, як ми забезпечимо виконання такої умови, може виявитися, що застосування тонкого кабелю виправдане лише з точки зору ціни, а не конструктивних особливостей, і підлога не буде тонкою.
Нагрівальний кабель Woks 20T також може застосовується для установки в конструкцію тонкої підлоги, але підсумкова висота конструкції може вийде більше, ніж у мату, через тип кріплення. Цей нагрівальний кабель має більший діаметр, тому мінімальна висота установки нагрівального кабелю становить 1...2 см, і він не може бути рекомендований до встановлення у тонкій підлозі.
Щоб досягти комфортної температури тонкої конструкції, необхідно проаналізувати властивості підлоги, особливо щодо ізоляції. Установка ізоляції під теплим підлогою завжди рекомендується, т.к. її відсутність може призвести до незадовільно низької температури поверхні підлоги. Завжди дотримуйтесь будівельних норм та вимог до конструкції підлоги, а у разі сумнівів – звертайтеся до представника WOKS.
Відстань C-C (крок укладання)
Для системи «Комфортна тепла підлога» однією з основних вимог є підтримка рівномірного (комфортного) розподілу температури на поверхні підлоги (див. розділ 3.1). Для цього відстань C-C для тонкої підлоги товщиною менше 3 см повинна бути не більше 10 см, а рекомендується ще менше: 7,5 см і навіть 5 см. Система повного обігріву за допомогою теплої підлоги не вимагає рівномірного розподілу температури підлоги (див. Розділ 3.2 ).
Сьогодні при капітальному будівництві теплоізоляція повинна встановлюватися завжди, тому відстань C-C більше залежить від втрат тепла приміщенням, ніж від нашого бажання. В результаті розрахунку можна отримати будь-яке значення кроку укладання, однак у будь-якому випадку рекомендується робити крок укладання C-C рівним 15 см і менше.
ПИТОМА ПОТУЖНІСТЬ
Тонкий плитковий клей, що самовирівнюється наливна підлога і т.д.
Підлоги завтовшки менше 3 см.
Необхідно використовувати нагрівальні кабелі з лінійною потужністю до 20 Вт/м. Нагрівальні мати WOKS відповідають цій вимогі, оскільки потужність застосованого в них нагрівального кабелю - 10 Вт/м. Для такої конструкції підлоги зазвичай вистачає питомої потужності від 100 до 160 Вт/м².
Тонкі підлоги з дерев'яною поверхнею (ламінат, дошка, паркет та ін.)
Допускається використання нагрівальних кабелів лінійною потужністю небільше 10 Вт/м. Питома потужність такої конструкції підлоги може становити трохи більше 100 Вт/м². Але й тут підлога має бути досить добре теплоізольованою, щоб не допустити значних втрат тепла. Якщо підлога не має ізоляції, необхідно оцінити втрати тепла та компенсувати їх збільшенням питомої потужності.
Детальну інформацію про дерев'яну підлогу можна отримати на сторинці "Опалення дерев'яної підлоги".
Підлога з використанням дерев'яної підлоги як чорнової
Якщо нагрівальний кабель встановлюється на дерев'яну чорнову підлогу, норми та правила також обмежують максимальну лінійну потужність кабелю 10 Вт/м. Питома потужність такої конструкції підлоги повинна становити не більше 55 Вт/м². Слід зазначити, що 55 Вт/м² можуть нагріти 1 м² підлоги максимум на 5 °С від температури повітря всередині приміщення. Для кожного конкретного випадку застосування цього обігріву необхідно оцінити - чи є цей рівень потужності задовільним для системи прямого опалення.
Примітка: тонкі нагрівальні мати або кабелі можна встановлювати в конструкції стін та стелі. У цьому випадку рекомендується використовувати нагрівальний елемент з лінійною потужністю до 20 Вт/м та питомою потужністю поверхні стелі - не більше 100 Вт/м², стін - не більше 150 Вт/м².
Вибір продукту
Для встановлення системи опалення в тонку підлогу можна рекомендувати тонкі нагрівальні мати WoksMat 160, товщиною 5 мм.
При ширині мату 50 см довжина становить від 1 до 28 м (0,5-14 м2).
Можна використовувати двожильні екрановані нагрівальні кабелі Woks 10, лінійною потужністю 10 Вт/м або 18 Вт/м.
Додаткову інформацію про нагрівальні мати та кабелі можна знайти в обзорі продукції та в інструкціях з монтажу, якими комплектуються всі, без винятку, вироби.
Фіксація
При встановленні тонких нагрівальних матів на чорнову підлогу спеціальне кріплення не потрібне. Мати мають самоклеючу сітку зі скловолокна, яка допомагає швидкій та безпечній установці.
Для фіксації нагрівальних кабелів ми рекомендуємо використовувати двосторонній малярський скотч на тканинній основі. Металеву монтажну стрічку – особливо обережно, т.к. тонкі кабелі можна пошкодити за його фіксації. Можна кріпити кабель безпосередньо до основи за допомогою клейового пістолета, але не перевищуйте температуру, яку можуть витримати кабелі.
Нагрівальні мати та кабелі повинні бути зафіксовані так, щоб запобігти зміщенню під час встановлення. Забороняється торкання та самоперетин нагрівального кабелю. Недотримання цього правила призведе до перегріву кабелю та швидкого виходу його з ладу.
Теплоізоляція
Важливо, щоб конструкція підлоги була ізольована від втрат тепла вниз, відповідно до будівельних норм та стандартів. В іншому випадку слід оцінити втрати тепла і ухвалити рішення про введення додаткової потужності.
Слід зазначити, що кабель не повинен безпосередньо контактувати з ізоляцією. В іншому випадку температура поверхні може бути занадто високою, що згодом може призвести до пошкодження кабелю.
Вертикальна ізоляція також є важливим елементом і її слід встановлювати вздовж зовнішніх стін, які не ізольовані зовні належним чином. Ця ізоляція потрібна, щоб запобігти перенесенню тепла назовні. Крім того, вона повинна компенсувати горизонтальне розширення конструкції підлоги під час нагрівання.
Докладно про вибір теплоізоляції дивіться сторинку "Опалення в товстій підлозі".
Покриття поверхні підлоги
Майже всі типи покриття підлоги підходять для підлоги, де встановлені нагрівальні кабелі або мати, але завжди краще проконсультуватися з постачальником покриттів підлоги.
Кабелі повинні бути укриті плитковим клеєм, бетоном і т.д. товщиною не менше 20 мм, якщо матеріал покриття – дерево чи пластик.
При укладанні дерев'яних підлог або товстих вовняних килимів безпосередньо на бетонні конструкції, в яких встановлена підлога з підігрівом, необхідно дуже ретельно дотримуватися інструкцій постачальника. Ці матеріали дуже обмежують відведення тепла від підлоги. У таких випадках необхідно використовувати термостат із датчиком температури підлоги. Для отримання додаткової інформації про обігрів дерев'яної підлоги, будь ласка, зверніться до відповідного параграфа цього документа або зв'яжіться з постачальником дерев'яної підлоги.
Максимальне значення термічного опору підлоги над нагрівальними елементами - 0,125 м² К/Вт, але для ефективної роботи краще вибирати покриття з меншим значенням. Докладніше це питання було на сторинці "Опалення в товстій підлозі".
Слідкуйте за тим, щоб забезпечити повітряний зазор у 4 см між підлогою та дном стаціонарно встановлених предметів меблів та побутової техніки: шафа, тумба, софа тощо.
Монтаж та конструкція підлоги
Підлога має бути виконана відповідно до будівельних норм. До конструкції тонкої підлоги з нагрівальним елементом, поміщеним у клей, бетон або щось подібне, особливих вимог та обмежень не пред'являється. Клей, бетон тощо. повинні бути розроблені виробником для використання у конструкції підлог з підігрівом.
Як демпфуючий шар, що встановлюється у вертикальних частинах (торцях) плити перекриття, рекомендується використовувати спеціальну м'яку стрічку, товщиною не менше 5 мм (краще 10), тонку теплоізоляцію або щось подібне. Це дасть можливість плиті підлоги горизонтально розширюватися і запобігатиме її розтріскуванню.
Мінімальна відстань між будь-якими двома кабелями – 5 см.
Дуже важливо вибрати мат правильного розміру - трохи менше за доступну площу для установки в підлогу, так як його не можна вкорочувати.

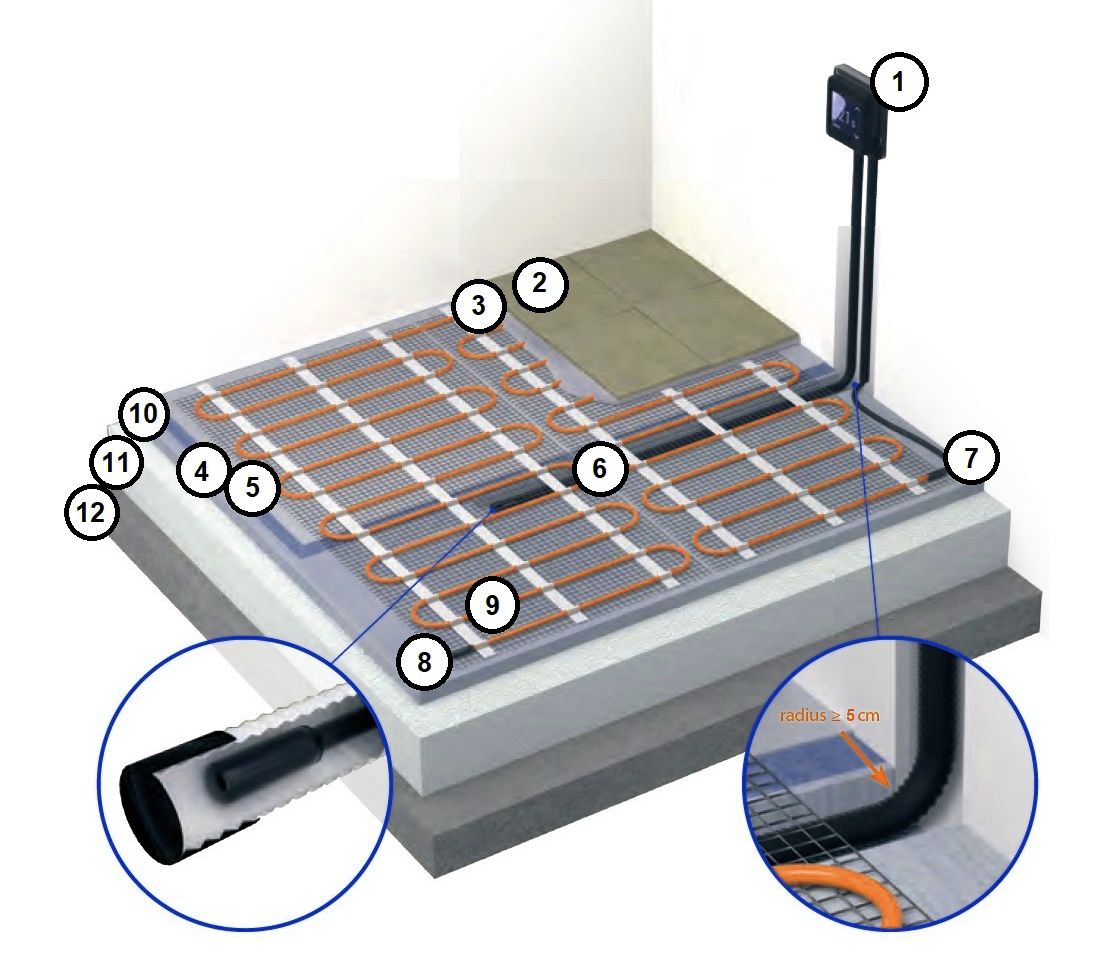

де:
- термостат
- плитка
- плитковий клей / бетон для підлог з підігрівом
- ґрунтовка
- гідроізоляція
- трубка для датчика температури підлоги, із заглушкою
- сполучна муфта
- кінцева муфта
- нагрівальний мат двожильний
- бетон
- теплоізоляція
- бетонна основа
Етапи встановлення тонкого нагрівального мату в плитковий клей
- Система опалення з тонким матом має у своєму складі: нагрівальний мат, термостат із датчиком температури підлоги, трубка для датчика температури.
- Накресліть план розміщення матана опалювальної поверхні. На ньому вкажіть де холодний провід, сполучна і кінцева муфти, датчик температури підлоги, термостат і сполучна коробку, якщо така є.
- Зробіть паз для гофрованої трубки датчика температури та холодного дроту.
- Закріпіть гофровану трубку для датчика температури для підлоги в пазу і встановіть в неї провідний датчик температури від терморегулятора.
- Виміряйте опір нагрівальних жил та опір ізоляції мату. Розкачайте нагрівальний мат, починаючи від термостату. Закріпіть його на чорновому підлозі.

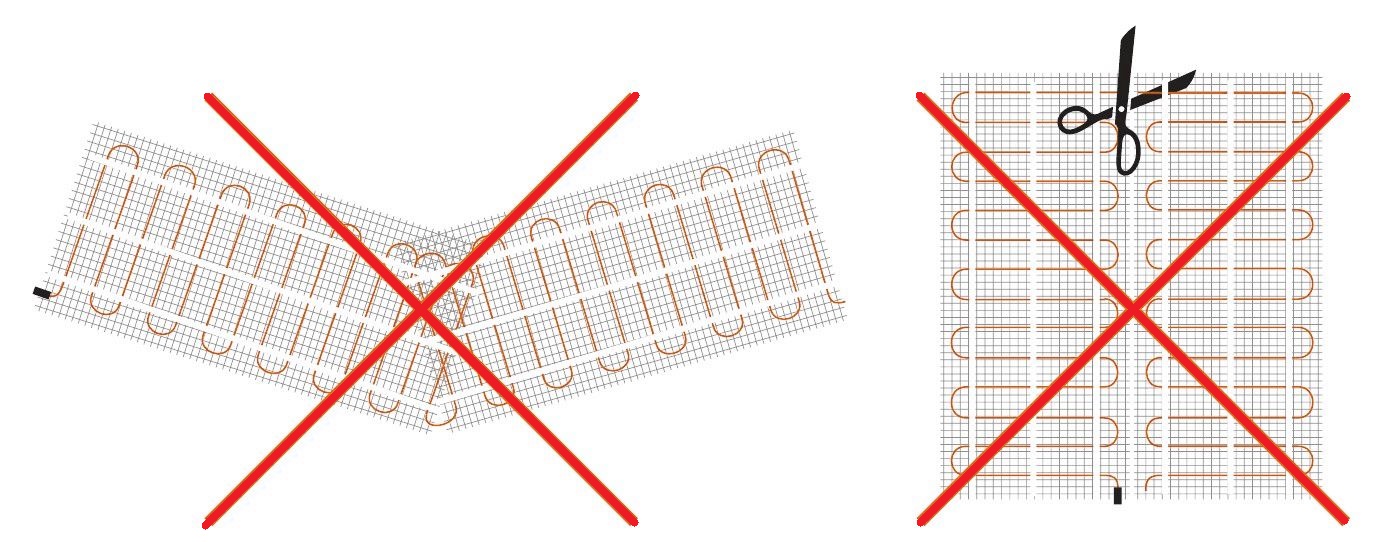

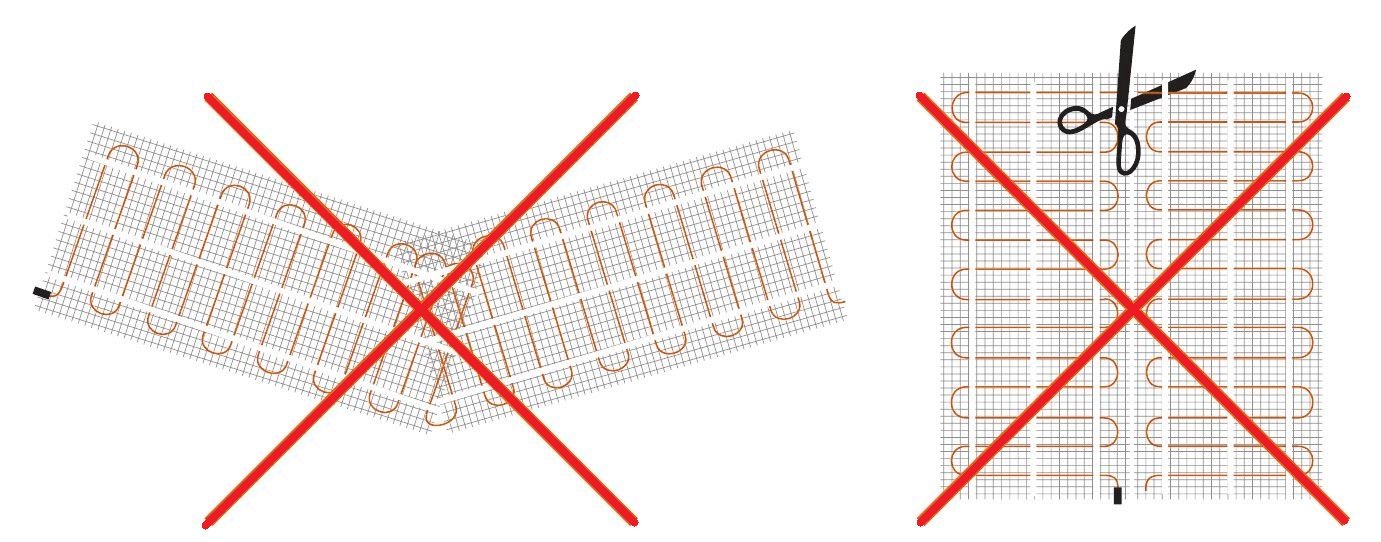

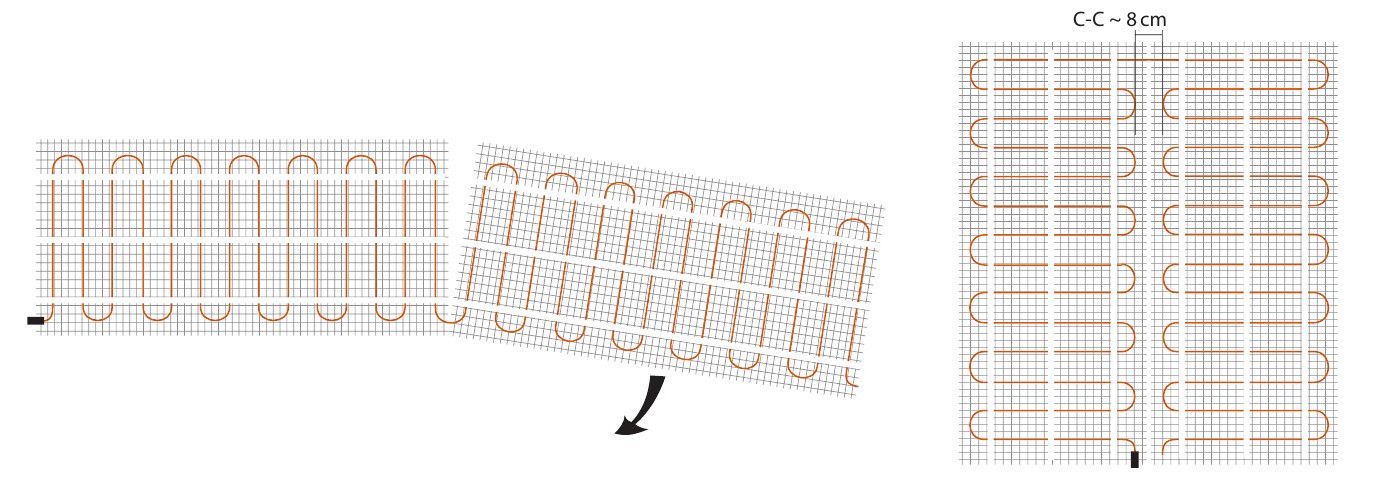

- Під час зустрічі зі стінами або перешкодами розріжте та поверніть сітку мату. НЕ РОЗРІЗАЙТЕ кабель!
- Встановіть нагрівальний мат, уникаючи перешкод, передбачуваних місць встановлення меблів та інших предметів інтер'єру. Залиште мінімум 5 см між двома будь-якими кабелями.
- Зніміть захисну плівку та остаточно встановіть мат по всій поверхні. Перевірте значення опору жил, що гріють, ізоляції мату і опору датчика температури.
- Нанесіть плитковий клей та встановіть плитку. Знову перевірте значення опору жил, що гріють, ізоляції мату та опору датчика температури.
Додатково: суворо дотримуйтесь інструкцій щодо встановлення нагрівального кабелю/мату та термостата, що додається до кожного виробу.
